石墨电极长度，直径及允许偏差：
|
公称直径（mm）
Nominal Diameter |
实际直径（mm）
Actual Diameter(mm) |
公称长度（mm）
Nominal Length(mm) |
实际长度（mm)
Actual Length(mm) |
|
英时
Inch |
英时
Inch |
最大
Max |
最小
Min |
黑皮部
分最小 Roughspot |
允许偏差
Tolerance |
短尺
Shorter sizes |
|
10 |
250 |
256 |
251 |
248 |
1600/1800/2000 |
±100 |
-275 |
|
12 |
300 |
307 |
302 |
299 |
|
14 |
350 |
357 |
352 |
349 |
|
16 |
400 |
409 |
403 |
400 |
1600/1800/2000/2200 |
|
18 |
450 |
460 |
454 |
451 |
|
20 |
500 |
511 |
505 |
502 |
1800/2000/2200/2400 |
|
22 |
550 |
562 |
556 |
553 |
|
24 |
600 |
613 |
607 |
604 |
2000/2200/2400 |
圆锥形螺纹及螺纹孔尺寸：
|
扣形
Type |
电极直径（mm）
Diameter of electrode(mm) |
接头尺寸（mm)
Sizes of nipples(mm) |
接头孔尺寸（mm)
Sizes of socket(mm) |
螺距（mm)
Thread pitch(mm) |
|
毫米
mm |
英时
Inch |
D |
L |
d2 |
E |
d1 |
H |
|
3TPI |
250 |
10 |
155.57 |
0
-0.3 |
220.00 |
0
-1 |
103.80 |
0
-5 |
＜10 |
147.14 |
+0.3
0 |
116.00 |
+7
0 |
8.47 |
|
300 |
12 |
177.16 |
270.90 |
116.90 |
168.73 |
141.50 |
|
350 |
14 |
215.90 |
304.80 |
150.00 |
207.47 |
158.40 |
|
400 |
16 |
215.90 |
304.80 |
150.00 |
207.47 |
158.40 |
|
400 |
16 |
241.30 |
338.70 |
169.80 |
232.87 |
175.30 |
|
450 |
18 |
241.30 |
338.70 |
169.80 |
232.87 |
175.30 |
|
450 |
18 |
273.05 |
355.60 |
198.70 |
264.62 |
183.80 |
|
500 |
20 |
273.05 |
355.60 |
198.70 |
264.62 |
183.80 |
|
500 |
20 |
298.45 |
372.60 |
221.30 |
290.02 |
192.20 |
|
550 |
22 |
298.45 |
372.60 |
221.30 |
290.02 |
192.20 |
|
4TPI |
200 |
8 |
122.24 |
0
-0.3 |
177.80 |
0
-1 |
80.00 |
0
-5 |
＜7 |
115.92 |
+0.3
0 |
94.90 |
+7
0 |
6.35 |
|
250 |
10 |
152.40 |
190.50 |
108.00 |
146.08 |
101.30 |
|
300 |
12 |
177.80 |
215.90 |
129.20 |
171.48 |
114.00 |
|
350 |
14 |
203.20 |
254.00 |
148.20 |
196.88 |
133.00 |
|
400 |
16 |
222.25 |
304.80 |
158.80 |
215.93 |
158.40 |
|
450 |
18 |
241.30 |
304.80 |
177.90 |
234.98 |
158.40 |
|
500 |
20 |
269.88 |
355.60 |
198.00 |
263.56 |
183.80 |
|
550 |
22 |
298.45 |
355.60 |
226.58 |
292.13 |
183.80 |
|
600 |
24 |
317.50 |
355.60 |
245.63 |
311.18 |
183.80 |
|
4TPIL |
300 |
12 |
177.80 |
0-0.3 |
254.00 |
0-1 |
122.87 |
0-5 |
＜7 |
171.48 |
+0.3
0 |
133.00 |
+7
0 |
6.35 |
|
350 |
14 |
203.20 |
304.80 |
139.80 |
196.88 |
158.40 |
|
400 |
16 |
222.25 |
355.60 |
150.00 |
215.93 |
183.80 |
|
450 |
18 |
241.30 |
355.60 |
169.42 |
234.98 |
183.80 |
|
500 |
20 |
269.88 |
457.20 |
181.08 |
263.56 |
234.60 |
|
550 |
22 |
298.45 |
457.20 |
209.65 |
292.13 |
234.60 |
|
600 |
24 |
317.50 |
457.20 |
228.70 |
311.18 |
234.60 |

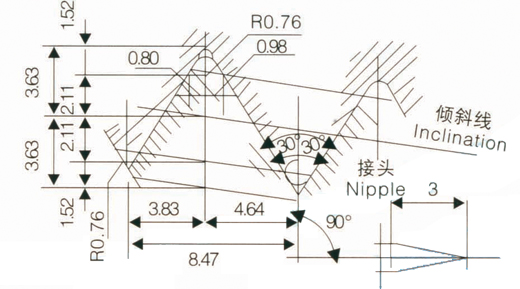

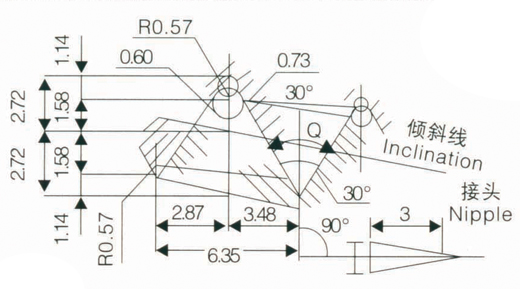

螺蚊细节：
出口石墨电极包装
石墨电极采用木笼包装，接头采用木箱包装、或根据用户的要求采用电极和接头连体包装，内衬防水防尘塑料布，外用钢带紧固，美观牢固，适用于陆路和海洋运输。
石墨电极包装尺寸：
|
公称直径 |
石墨电极包装 |
石墨电极连体包装 |
|
毫米 |
英寸 |
支/每件 |
近似净重 |
轮廓尺寸 |
近似净重 |
轮廓尺寸(mm) |
|
150×1600 |
6×60 |
13 |
650 |
1700×1140×390 |
663 |
1700×1140×390 |
|
200×1600
200×1700 |
|
|
|
1700×1070×480
1800×1070×480 |
|
1800×1070×480
1900×1070×480 |
|
250×1700
250×1800 |
10×67
10×72 |
3
3 |
405
429 |
1800×820×350
1900×820×350 |
436
445 |
1910×820×350
2010×820×350 |
|
300×1850 |
12×72 |
3 |
615 |
1950×970×400 |
640 |
2100×970×400 |
|
350×1850 |
14×72 |
3 |
855 |
1950×1120×450 |
897 |
2100×1120×450 |
|
400×1850
400×2100 |
16×72
16×84 |
3
3 |
1104
1260 |
1950×1280×500
2200×1280×500 |
1161
1317 |
2130×1280×500
2380×1280×500 |
|
450×1850
450×2100 |
18×72
18×84 |
2
2 |
924
1056 |
1950×970×550
2200×970×550 |
980
1112 |
2130×970×550
2380×970×550 |
|
500×1850
500×2100 |
20×72
20×84 |
2
2 |
1143
1306 |
1950×1070×600
2200×1070×600 |
1210
1372 |
2150×1070×600
2390×1070×600 |
